Описание

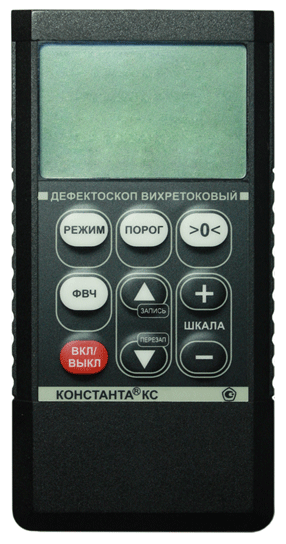

Константа КС дефектоскоп вихретоковый для контроля токоведущих соединений обмоток роторов турбогенераторов

  • Малогабаритный цифровой прибор предназначен для контроля качества соединений токоведущих проводников обмоток роторов турбогенераторов
  • Может применяться для контроля качества паяных, сварных соединений, а так же соединений выполненных другим способом
  • Предназначен для обнаружения дефектов соединения, ориентированных в плоскости, перпендикулярной плоскости установки преобразователя

Особенности

  • Экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом)
  • Типы обнаруживаемых дефектов: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности мате-риала спаиваемых проводников образцу
  • Преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения
  • Два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера
  • Возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач
  • Удобная калибровка прибора и индикация результата контроля в процентах;
  • Звуковая индикация недопустимого уровня дефекта
  • Высокая чувствительность преобразователей обеспечивается встроенной в них электроникой
  • Возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA»

Характеристики

Индикация

o   графический LCD индикатор с отображением в цифровом виде  уровня сигнала и порога срабатывания сигнализации;

o   звуковая сигнализация в корпусе прибора и через подключаемые наушники

Число ячеек памяти результатов контроля

         999 с возможностью разбивки на 99 групп

Диапазон рабочих температур

         0°С … +50°С

Питание (аккумуляторы или батареи Alkaline)

         2 шт., тип ААА

Время непрерывной работы

         10 часов

Габаритные размеры блока обработки информации

         120х60х25 мм

Масса

         0,15 кг


Основные технические характеристики преобразователей

Тип преобразователя

ПЭ-12

ПЭ-18

ПЭ-25

ПЭ-35

ПЭ-50

ПЭ-72

ПЭ-100

ПА-ПС-60э-Cu

ПА-ПС-100э-Cu

Минимальная толщина ОК

2 мм

3 мм

4 мм

6 мм

10 мм

15 мм

20 мм

20 мм

20 мм

Максимальная толщина ОК

13 мм

15 мм

21 мм

30 мм

42 мм

60 мм

90 мм

45 мм

65 мм

Минимальная длина и ширина ОК

6 мм

9 мм

12 мм

17 мм

25 мм

36 мм

50 мм

36 мм

50 мм

Максимальная длина и ширина зоны контроля ОК

12 мм

18 мм

25 мм

35 мм

50 мм

72 мм

100 мм

72 мм

100 мм

Диапазон установки расстояния между катушками преобразователя, мм

2...15

4...22

5…28

7…37

11…52

17…74

22…103

25…65

25…65

Частота тока возбуждения

1280 Гц

640 Гц

320 Гц

160 Гц

80 Гц

40 Гц

20 Гц

50 Гц

50 гц

Габаритные размеры, мм

220х45х30

226х52х30

233х60х30

305х80х70

320х80х70

340х100х72

370х130х100

310х90х80

330х90х110

Масса

0,2 кг

0,25 кг

0,3 кг

0,5 кг

1 кг

1,5 кг

2 кг

1 кг

1,5 кг

Комплектация

  • Блок обработки информации
  • Преобразователи ПА-КСЭк-60э-Cu, ПА-КСЭк-40э-Cu
  • Аккумуляторы ААА (4 шт.)
  • Зарядное устройство
  • Кабель связи с ПК по интерфейсу USB
  • Компакт-диск с драйверами и программой «Constanta – DATA»
  • Руководство по эксплуатации
  • Кейс для хранения и транспортировки –  2 шт

Дополнительно могут быть поставлены

  • Наборы контрольных образцов
  • Удерживающие приспособления (насадки)
  • Блок питания от сети 220 В

Удерживающие приспособления (насадки)

Для удобства применения преобразователи могут комплектоваться насадками. Одна пара насадок обеспечивает фиксацию преобразователя на объекте контроля в одной или в двух плоскостях. Насадки крепятся на измерительных катушках и могут поворачиваться вокруг оси катушек. Каждая из насадок обеспечивает фиксацию преобразователя в одной плоскости.
